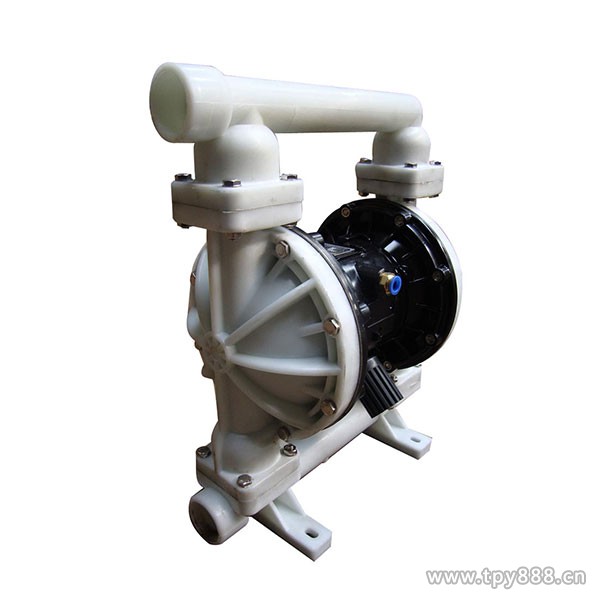

QBY型塑料气动隔膜泵(单边型)

QBY系列气动隔膜泵是一种新型输送机械,是目前国内新颖的一种泵类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。

QBY型塑料气动隔膜泵(单边型)

QBY气动隔膜泵概述

QBY系列气动隔膜泵是一种新型输送机械,是目前国内新颖的一种泵类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。其性能参数与联邦德国的 WLLDENPVMPS、美国的MARIOWPUMPS相近.本厂目前已形成系列化生 产,共有八种规格直径:¢10mm(3/8")、¢15mm(1/2")、¢25mm(1")、¢40mm( 1 1/2")、¢50mm(2")、¢65mm( 2 1/2")、¢80mm(3")、¢100mm(4")。三种材质、铝合金、铸铁、不锈钢。隔膜泵根据不同液体介质分别采用丁晴橡胶、氯丁橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来,已被国内一千多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用,安置在种特殊场合,用来抽送各种常规泵不能抽吸的介质,且替代齿轮泵的理想产品,均取的了满意的效果。

QBY气动隔膜泵性能参数

型号

流量
(m3/h)

扬程
(m)

出口压力
(kgf/cm2)

吸程
(m)

大允许能
过颗粒直径
(mm)

大供气压力
(kbf/cm2)

大供气消耗量
(m3/min)

材料

铝合金

不锈钢

铸造铁

增强聚丙烯

QBY-10

0~0.8

0~50

6

5

1

7

0.3

QBY-15

0~1

0~50

6

5

1

7

0.3

QBY-25

0~2.4

0~50

6

7

2.5

7

0.6

QBY-40

0~8

0~50

6

7

4.5

7

0.6

QBY-50

0~12

0~50

6

7

8

7

0.9

QBY-65

0~16

0~50

6

7

8

7

0.9

QBY-80

0~24

0~50

6

7

10

7

1.5

QBY-100

0~30

0~50

6

7

10

7

1.5

/

:★-有     ∕-无

QBY气动隔膜泵主要用途

1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。

2、泵吸油漆、树胶、颜料。

3、粘合剂和胶水、全部种类可用泵吸取。

4、各种瓦、瓷、砖器及陶器釉浆。

5、油井钻好后,用泵吸沉积物及灌浆。

6、泵吸各种乳剂和填料。

7、泵吸各种污水。

8、用泵为油轮,驳船清仓吸取仓内污水。

9、啤酒花及发酵粉稀浆、糖浆、糖密。

10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。

11、各种橡胶浆。

12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。

13、各种剧毒、易燃、易挥发液体。

14、各种强酸、强碱、强腐蚀液体。

15、各种高温液体高可耐150℃。

16、作为各种固液分离设备的前级送压装置。

QBY气动隔膜泵技术参数

流量:0-30m3/h;

扬程:0-50m;

口径:10-100mm;

温度:-15-+120℃;

压力:0.1-0.7MPa;

自吸高度:5-7m。

QBY气动隔膜泵结构图

1 进气口 2 配气阀体 3 配气阀 4 圆球 5 球座 6 隔膜 7 连杆 8 连杆铜套 9 中间支架 10 泵进口 11 排气口

QBY气动隔膜泵型号意义


QBY气动隔膜泵使用注意事项

1.本泵振动极其轻微,一般情况可不装底脚螺栓。

2.如压缩空气有脏物进入,将会影响泵的正常启动,建议用户加装气动三联件。

3.在抽吸易冻结的介质时,应在泵的进口处装阀门,当停止用泵时,先将该阀关闭,然后再开泵数分钟,将泵体介质排净为止以免造成下次开泵困难。

更换隔膜时,须将泵内腕连杆,铅套清洗干净,并不要损坏白色四氟密封圈,按原样装好,即可使用。

QBY气动隔膜泵应用实例

1、油罐清底,尽管有垫水法抽油,也不能保证将油抽净,表面总要剩下至少3-5mm厚的油层。以5000m3油罐为例,每次大约损耗1-1.5t油。对于有低位脱水槽的油罐,虽可将剩下的油和水排放到含油污水处理场回收,但是挥发的油品在输送过程中大都挥发殆尽,且污染环境。

2、临时倒罐、装卸车和油品采样,炼油生产调度过程中,油品经常要临时倒罐、装车和对油罐中油品采样检验。或者为了不至于污染正常的管线时,用隔膜泵接临时管线可以迅速方便地完成此项任务。

3、油轮仓底油回收一条3000t的油轮用固定螺杆泵卸油,仓库隔板之间至少要剩余50t油,若用排量较大的隔腆泵,可以收到很好的效果。

4、瓦斯、硫化氢残液的输送炼油厂火炬底部的瓦斯残液和含硫水,需要集中排放和处理,否则会形成酸性腐蚀设备。

5、陶瓷行业:用该泵抽吸釉浆,并可用于向压滤机送压。

6、下水井、暗沟排除渍水、污油在下水井管道,阀门及暗沟检修时,需要排除渍水和污油。用潜水泵虽可抽尽溃水,但往往这些地方都远离电源,很不方便。使用隔膜泵则可采用压縮气瓶作动力,回收污油,排泄溃水。

7、污水处理场和污泥池的清扫污水处理场的污泥池,常常聚积大量的油泥和淤沙,需要清扫,采用隔膜泵抽吸灵活、方便省工、省力、省时。

8、液化气泵房和化验室排渍水,由于这些地方地势较低,又是一级防火区,采用隔膜泵排渍水比较安全,比用水抽子、汽抽子效率高出好多倍。

9、此外,此泵应用于环烷酸精制转料,装车亚硫酸纳液体输送,苯类原料装卸车等方面都有它自己的优势。
