CQB-G高温磁力泵

CQB-G高温磁力驱动离心泵(简称高温磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过了间隙和隔离套，作用与内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。

上一个：CQB-F型氟塑料磁力泵|防爆氟塑料合金磁力泵上一个：CQB-L立式磁力管道

CQB-G高温磁力泵

CQB-G高温磁力驱动泵概述

CQB-G高温磁力驱动离心泵(简称高温磁力泵)通常由电机,磁力偶合器水冷却装置和耐腐蚀离心泵四大部分组成,其主要特点是利用磁力偶合器传递动力,完全无泄漏。当电动机带动磁力偶合器的外磁钢旋转时，磁力线穿过了间隙和隔离套，作用与内磁钢上，使泵转子与电动机同步旋转，无机械接触地传递扭矩。在泵的动力输入端，由于液体被封闭在静止的隔离套内，没有动密封因而无泄漏，磁力偶合器的磁性材料采用了高温介质而保持强大的磁力扭矩。在电机与磁力偶合器之间加装了水冷却装置，防止泵送高温介质之热量传导至电机。以保持电机的正常运转，从而达到无泄露输送高温介质。泵的过流部件根据需要可分别采用304、304L、302、321、316、316L、UB6、CD4Mcu、钛合金、镍基合金等耐腐蚀材料。 CQB-G 系列磁力泵是全国联合设计开发的新型完全无泄漏耐腐蚀泵，其技术经济指标接近国外同类产品水平，其型式、基本参数及技术性能符合JB/T7742-95《小型磁力传动离心泵》的标准要求.

主要用途及适用环境

CQB-G 系列磁力泵适用与石油、化工、制药、冶炼、电镀、环保、食品、影视洗印、水处理、国防等行业。是输送高温类易燃、易爆、挥发、有毒、稀有贵重液体和各类腐蚀性液体的理想设备。适用与输送大系列工作压力1.6Mpa，温度不超过280度，密度不大于1840kg/m3，粘度不大于750px/s的不含硬颗粒和纤维的液体。

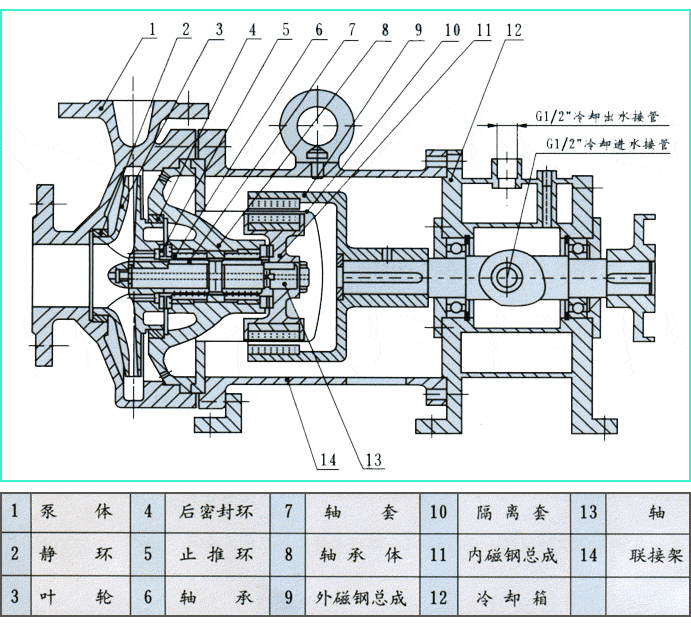

CQB-G高温磁力驱动泵结构图

CQB-G高温磁力驱动泵性能参数

型号	流量 Q m3 /h	扬程 H m	汽蚀余量 NPSH m	转速 n r/min	轴功率 Pa Kw	效率 η %	配带电动机功率Kw
							介质密度g/cm3
							≤1	≤1.3	≤1.84
CQB-G 32-20-125	1.9 3.2 3.8	22 20 18.5		2900	0.49 0.58 0.62	23 30 31	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
CQB-G 32-20-160	1.9 3.2 3.8	34 32 29		2900	0.84 0.99 1.03	21 28 29	Y802-2YB1.1	Y90S-2YB1.5	Y90L-2YB2.2
CQB-G 40-20-105	3.8 6.3 7.5	13 12.5 11		2900	0.42 0.55 0.56	32 29 40	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
CQB-G 40-25-125	3.8 6.3 7.5	22 20 18.5		2900	0.81 0.98 1.05	28 35 36	Y802-2YB1.1	Y90L-2YB2.2	Y100L-2YB3.0
CQB-G 40-25-160	3.8 6.3 7.5	34 32 29		2900	1.41 1.72 1.79	25 32 33	Y90L-2YB2.2	Y100L-2YB3.0	Y112M-2YB4.0
CQB-G 40-25-200	3.8 6.3 7.5	52.5 50 48		2900	3.02 3.43 3.77	18 25 26	Y112M-2YB4.0	Y132S1-2YB5.5	Y132S2-2YB7.5
CQB-G 50-40-85	7.5 12.5 15	9 8 7.5	3.5 3.5 4.0	2900	0.46 0.56 0.61	40 49 50	Y801-2YB0.75	Y802-2YB1.1	Y90S-2YB1.5
CQB-G 50-32-105	7.5 12.5 15	13 12.5 11	3.5 3.5 4.0	2900	0.760 0.91 0.94	35 47 48	Y802-2YB1.1	Y90S-2YB1.5	Y90L-2YB2.2
CQB-G 50-32-125	7.5 12.5 15	22 20 18.5	3.5 3.5 4.0	2900	1.49 1.62 1.63	30 42 43	Y90L-2YB2.2	Y100L-2YB3.0	Y112M-2YB4.0
CQB-G 50-32-160	7.5 12.5 15	34 32 29	3.5 3.5 4.0	2900	2.48 2.79 2.96	28 39 40	Y100L-2YB3.0	Y112M-2YB4.0	Y132S1-2YB5.5
CQB-G 50-32-200	7.5 12.5 15	52.5 50 48	3.5 3.5 4.0	2900	5.10 5.49 6.13	21 31 32	Y132S2-2YB7.5	Y132S2-2YB7.5	Y160M1-2YB11
CQB-G 50-32-250	7.5 12.5 15	82 80 78.5	3.5 3.5 4.0	2900	9.57 10.89 13.32	17.5 25 26	Y160M2-2YB3.0	Y160M2-1YB8.5	Y180M-2YB5.5
CQB-G 65-50-125	15 25 30	22 20 18.5	3.5 3.5 4.0	2900	2.25 2.67 2.91	40 51 52	Y100L-2YB3.0	Y112M-2YB4.0	Y132S1-2YB5.5
CQB-G 65-50-160	15 25 30	34 32 29.5	3.5 3.5 4.0	2900	4.34 5.07 5.48	32 43 44	Y132S1-2YB5.5	Y132S2-2YB7.5	Y160M1-2YB11
CQB-G 65-40-200	15 25 30	53 50 47	3.5 3.5 4.0	2900	8.66 9.20 10.1	25 37 38	Y160M1-2YB11	Y160M2-2YB15	Y160L-2YB18.5
CQB-G 65-40-250	15 25 30	82 80 78.5	3.5 3.5 4.0	2900	13.4 14.72 16.88	25 37 38	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
CQB-G 80-65-125	30 50 60	22.5 20 18	4.0 4.0 4.5	2900	4.48 5.24 5.55	41 52 53	Y132S1-2YB5.5	Y132S2-2YB7.5	Y160M1-2YB11
CQB-G 80-65-160	30 50 60	34 32 29	4.0 4.0 4.5	2900	7.72 9.08 9.67	36 48 49	Y160M1-2YB11	Y160M2-2YB15	Y160L-2YB18.5
CQB-G 80-50-200	30 50 60	53 50 47	4.0 4.0 4.5	2900	12.03 14.80 16.34	36 46 47	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
CQB-G 80-50-250	30 50 60	84 80 75	4.0 4.0 4.5	2900	19.06 23.08 26.07	36 46 47	Y200L1-2YB30	Y220L2-2YB37	Y225M-2YB45
CQB-G 100-80-125	60 100 120	23 20 16.5	4.0 4.0 4.5	2900	8.35 9.73 9.46	45 56 57	Y160M1-2YB11	Y160M2-2YB15	Y200L1-2YB30
CQB-G 100-80-160	60 100 120	35 32 28	4.0 4.0 4.5	2900	12.43 15.85 16.34	46 55 56	Y160L-2YB18.5	Y180M-2YB22	Y200L1-2YB30
CQB-G 100-65-200	60 100 120	54 50 47	4.0 4.0 4.5	2900	21.01 25.69 28.44	42 53 56	Y200L1-2YB30	Y220L2-2YB37	Y225M-2YB45
CQB-G 100-65-250	60 100 120	86 80 74.5	4.0 4.0 4.5	2900	37.98 45.39 49.69	37 48 49	Y250M-2YB55	Y280S-2YB75	Y280M-2YB90

工业软管泵生产厂家

500强企业（绿地、万科、恒大）战略合作伙伴

CQB-G高温磁力泵

CQB-G高温磁力泵

CQB-G高温磁力驱动泵概述

主要用途及适用环境

CQB-G高温磁力驱动泵性能参数

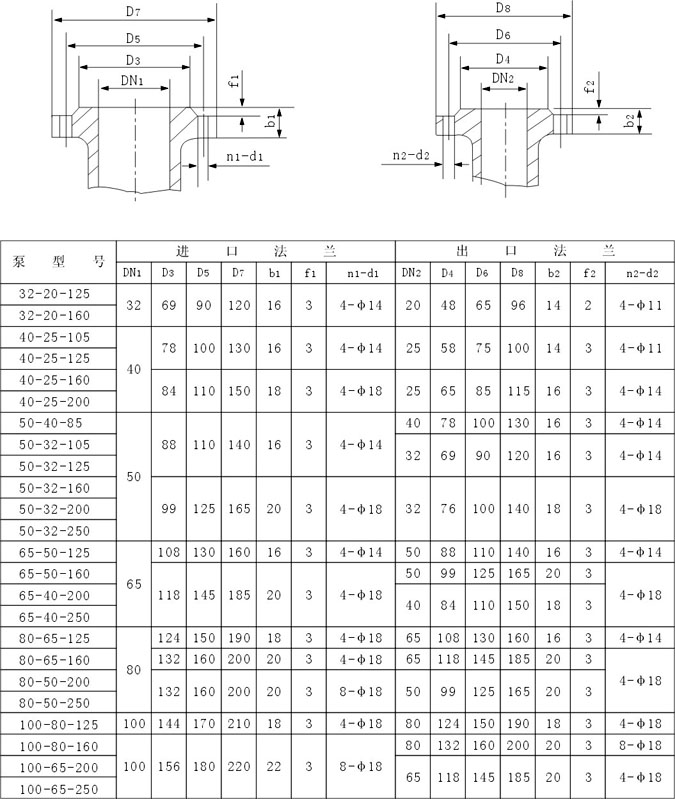

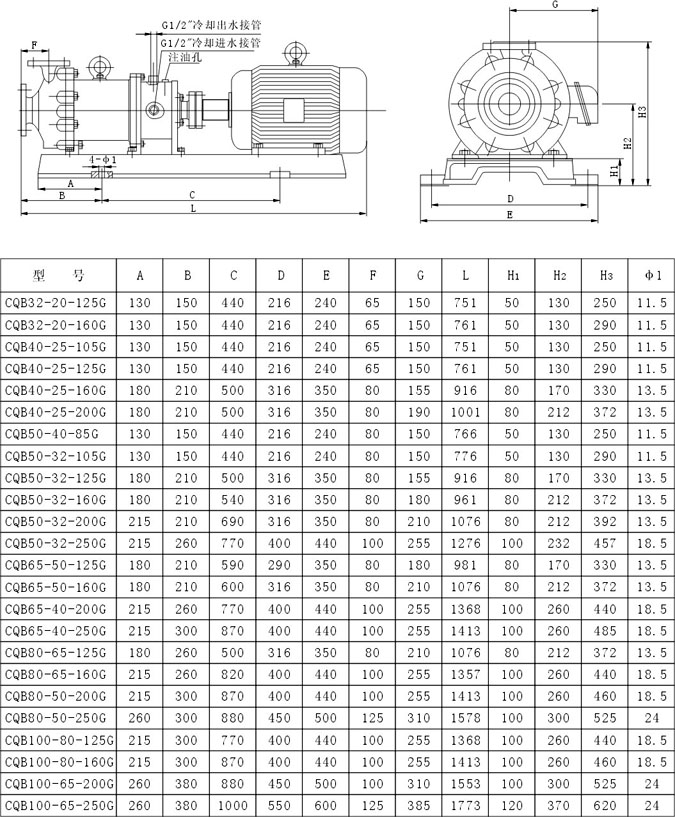

CQB-G高温磁力驱动泵安装尺寸
