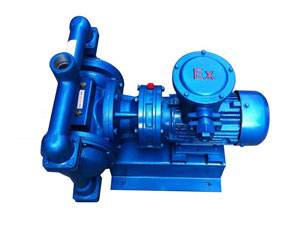

DBY型电动隔膜泵(配四氟膜片)

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.

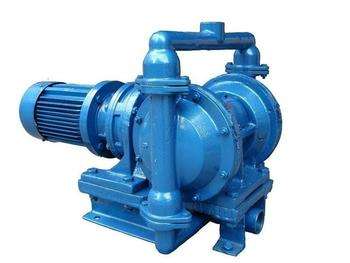

DBY型电动隔膜泵(配四氟膜片)

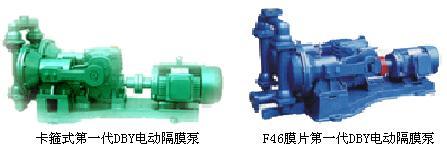

电动隔膜泵产品概述

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,产品设计均参考美国ABEL公司样机,该泵适用于低压,即出口压力≤3kgf/cm2的场合.

电动隔膜泵主要用途

⑴各种剧毒、易燃、易挥发液体。

⑵各种强酸、强碱、强腐蚀液体。

⑶可输送较高温度的介质150℃。

⑷作为各种压滤机前级送压装置。

⑸热水回收及循环。

⑹油罐车、油库、油品装卸。

⑺泵吸泡菜果酱、土豆泥、巧克力等。

⑻泵吸油漆、树胶、颜料粘合剂。

⑼各种瓷器轴浆水泥灌浆灰浆泥浆。

⑽各种橡胶浆乳胶、有机溶剂、填料。

⑾用泵为油轮驳船清仓吸取仓内污水及剩油。

⑿啤酒花及发酵粉稀浆、糖浆、糖密。

⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。

⒁各种特殊介质的吸送。

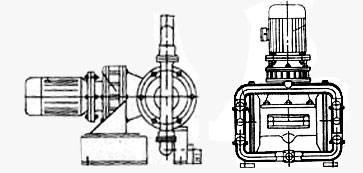

电动隔膜泵结构简图



电动隔膜泵技术参数

流量:0-20m3/h;

扬程:30m;

功率:0.37-4kw;

转速:1450r/min;

口径:10-100mm;

温度:-15-+150℃;

自吸高度:5-7m。

电动隔膜泵型号意义

DBY–40

DBY -电动隔膜泵;

40 -进出口直径(mm)

电动隔膜泵性能参数表

型 号

流量

(m3/h)

扬程

(m)

吸程

(m)

大允许通

过颗粒直径

(mm)

使用温度℃

转速

(r/min)

电机功率

(KW)

铸铁

不锈钢

DBY-10

0.5

30

7

1

90

150

1450

0.37

DBY-15

0.75

30

7

1

90

150

1450

0.5

DBY-25

3.5

30

7

2.5

90

150

1450

1.5

DBY-40

4.5

30

7

2.5

90

150

1450

1.5

DBY-50

6.5

30

7

3

90

150

1450

2.2

DBY-65

8

30

7

4.5

90

150

1450

2.2

DBY-80

16

30

7

8

90

150

1450

4

DBY-100

20

30

7

8

90

150

1450

4

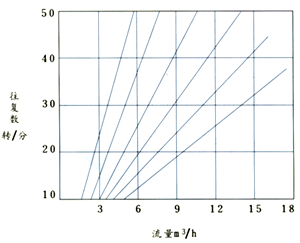

 电动隔膜泵特性曲线图

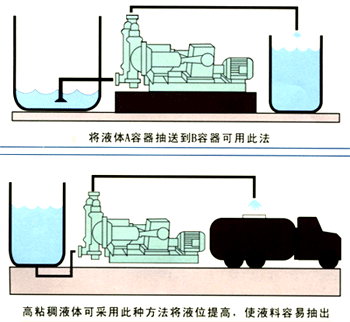

电动隔膜泵安装和使用方法



 电动隔膜泵工作原理



电动隔膜泵电机(4)通过减速箱(3)带动左右两端柱塞上面的隔膜(2)一前一后往复运动。

在左右两个泵腔内,装有上下四个单向球阀(1)隔膜的运动,造成工作腔内的容积的改变,迫使四个单向球阀交替地开启和关闭,从而将液体不断地吸入和排出。

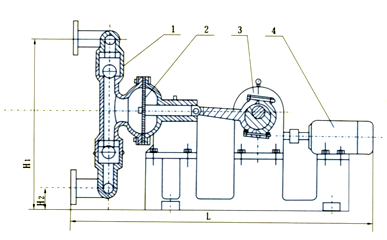

安装尺寸表和尺寸图

型号

A

B

D

φ

L

H1

H2

DBY-10

456

342

185

φ12×4

650

370

50

DBY-15

456

342

185

φ12×4

650

370

50

DBY-25

537

455

210

φ14×4

1060

480

60

DBY-40

537

455

210

φ14×4

1060

480

60

DBY-50

800

345

345

φ16×4

1510

700

85

DBY-65

800

345

345

φ16×4

1510

700

85

DBY-80

800

345

345

φ18×4

1690

900

96

DBY-100

800

345

345

φ18×4

1690

900

96





正确选用隔膜

      本隔膜泵的主要部件是隔膜.正确选用隔膜可以达到事半功倍的目的,用户订货时须注明输送介质的性质,以便出厂时配备不同隔膜,一般隔膜有下列几种: 1.丁晴隔膜;主要用于耐油场合。 2.氯丁橡胶5031#本单位特制,主要用于耐丙酮及各种酸类、碱类。 3.氟橡胶6021#本单位特制,主要用于高温150℃:,耐甲笨耐腐蚀。但价格比其它隔膜高。 4.食品橡胶,专用于食品饮料的输送。

隔膜片的选择

隔膜片品种 介质种类

丁睛橡胶

氯丁橡胶

氟橡胶

聚四氟乙烯

食品橡胶

发烟硝酸

×

×


浓硝酸

×

×


浓硫酸

×

×


浓盐酸

×


浓磷酸

×


浓醋酸

×

×

×


浓氢氧化钠


无水氨


稀硝酸

×

×


稀硫酸


注意事项

1.泵出口严禁安装阀门,如必需装阀门;要在出口安装安全阀门,工作压力不得超过4公斤,以免造成损失。

2.应及时加油,保持润滑系统正常运转。

3.泵在使用中环境温度应小于40℃、电机温度不得超过75℃。

4.被输送的介质及其温度应在泵材允许范围内。

5.对于输送液体为易沉淀结晶的介质时,使用后应及时清洗排净泵内积物,以免再开时损坏。
