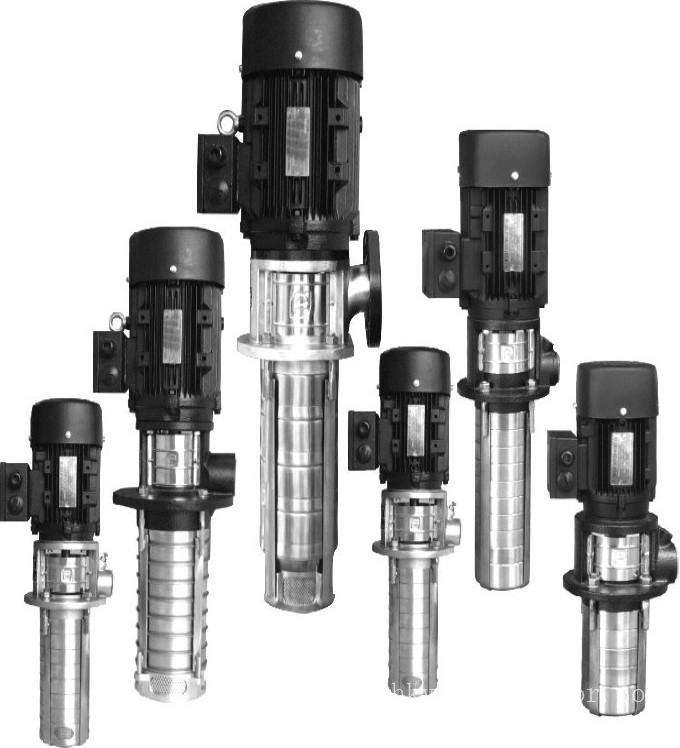

CDLKCDLKF浸入式多级离心泵

       CDLK/CDLKF为安装标准电机的自吸立式多级离心液下泵,电机轴通过泵头用联轴器直接与泵轴联接,泵可根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度,可安装空腔体来改变泵本身的长度,不同的级数长度见尺寸和重量表和可供产品范围表。

CDLKCDLKF浸入式多级离心泵

概述

       CDLK/CDLKF为安装标准电机的自吸立式多级离心液下泵,电机轴通过泵头用联轴器直接与泵轴联接,泵可根据需要配置智能保护器,对泵干转、缺相、过载等进行有效保护。为满足水槽或容器的安装深度,可安装空腔体来改变泵本身的长度,不同的级数长度见尺寸和重量表和可供产品范围表。

应用范围

       CDLK/CDLKF用于输送机床冷却液、润滑液、冷凝水输送、工业清洗设备和其它适合浸入式泵使用的场合,适合于不同温度、流量和压力范围,CDLK适用于无腐蚀性液体,CDLKF适于轻度腐蚀性液体。

       具体用于电火花、车床、磨床、加工中心、冷却装置、工业清洗设备、过滤系统等。

电机

电机为全封闭,风冷式二极标准电机。

防护等级:IP55

绝缘等级:F

标准电压:50HZ:1*220-230/240V
                    3*200/346V
                    3*220-240/380-415V
                    3*220-225/380-440V

其他电压的电机按要求可供。

单相电压从0.37-2.2kw可供。

运行条件

稀薄、干净、不含固体颗粒和纤维的非易爆液体,可输送水及冷却用水溶液和切割润滑液。

液体温度:常温型-15℃~+70℃  热水型+70℃~+120℃

型号含义

性能曲线

1.所有曲线都基于电机在恒速2900r/min的测量值。

2.曲线容差符合ISO9906,见性能曲线图。

3.测试打用20℃不含空气水,运动粘度为1mm2/s。

4.泵的使用参照加粗线的性能范围,以防流量过量水产生过热和流量过大使电机过载等。



泵的安装

性能参数

型号

扬程
(m)

流量
(m3/h)

电机功率
(KW)

转速
(r/min)

CDLK1-20/2

11.5

1

0.37

2900

CDLK1-30/3

17

1

0.37

2900

CDLK1-40/4

22.5

1

0.37

2900

CDLK1-50/5

28

1

0.37

2900

CDLK1-60/6

33.5

1

0.37

2900

CDLK1-70/7

39

1

0.37

2900

CDLK1-80/8

45

1

0.55

2900

CDLK1-90/9

51

1

0.55

2900

CDLK1-100/10

57

1

0.55

2900

CDLK1-110/11

61

1

0.55

2900

CDLK1-120/12

67

1

0.75

2900

CDLK1-130/13

73

1

0.75

2900

CDLK1-150/15

84

1

0.75

2900

CDLK1-170/17

95

1

1.1

2900

CDLK1-190/19

106

1

1.1

2900

CDLK1-210/21

117

1

1.1

2900

CDLK1-230/23

128

1

1.1

2900

CDLK1-250/25

139

1

1.5

2900

CDLK1-270/27

150

1

1.5

2900

CDLK1-300/30

166

1

1.5

2900

CDLK1-330/33

183

1

2.2

2900

CDLK1-360/36

200

1

2.2

2900

CDLK2-20/2

15

2

0.37

2900

CDLK2-30/3

22

2

0.37

2900

CDLK2-40/4

30

2

0.55

2900

CDLK2-50/5

37

2

0.55

2900

CDLK2-60/6

45

2

0.75

2900

CDLK2-70/7

52

2

0.75

2900

CDLK2-90/9

67

2

1.1

2900

CDLK2-110/11

82

2

1.1

2900

CDLK2-130/13

98

2

1.5

2900

CDLK2-150/15

112

2

1.5

2900

CDLK2-180/18

136

2

2.2

2900

CDLK2-220/22

165

2

2.2

2900

CDLK2-260/26

198

2

3.0

2900

CDLK3-20/2

9

3

0.37

2900

CDLK3-30/3

14

3

0.37

2900

CDLK3-40/4

19

3

0.37

2900

CDLK3-50/5

23

3

0.37

2900

CDLK3-60/6

28

3

0.55

2900

CDLK3-70/7

32

3

0.55

2900

CDLK3-80/8

37

3

0.75

2900

CDLK3-90/9

42

3

0.75

2900

CDLK3-100/10

47

3

0.75

2900

CDLK3-110/11

51

3

1.1

2900

CDLK3-120/12

55

3

1.1

2900

CDLK3-130/13

60

3

1.1

2900

CDLK3-150/15

69

3

1.1

2900

CDLK3-170/17

79

3

1.5

2900

CDLK3-190/19

88

3

1.5

2900

CDLK3-210/21

98

3

2.2

2900

CDLK3-230/23

107

3

2.2

2900

CDLK3-250/25

116

3

2.2

2900

CDLK3-270/27

124

3

2.2

2900

CDLK3-290/29

133

3

2.2

2900

CDLK3-310/31

142

3

3.0

2900

CDLK3-330/33

151

3

3.0

2900

CDLK3-360/36

168

3

3.0

2900

CDLK4-20/2

15

4

0.37

2900

CDLK4-30/3

24

4

0.55

2900

CDLK4-40/4

32

4

0.75

2900

CDLK4-50/5

40

4

1.1

2900

CDLK4-60/6

48

4

1.1

2900

CDLK4-70/7

56

4

1.5

2900

CDLK4-80/8

64

4

1.5

2900

CDLK4-100/10

81

4

2.2

2900

CDLK4-120/12

95

4

2.2

2900

CDLK4-140/14

112

4

3.0

2900

CDLK4-160/16

129

4

3.0

2900

CDLK4-190/19

153

4

4.0

2900

CDLK4-220/22

178

4

4.0

2900

CDLK8-20/2

18

8

0.75

2900

CDLK8-30/3

27

8

1.1

2900

CDLK8-40/4

36

8

1.5

2900

CDLK8-50/5

45

8

2.2

2900

CDLK8-60/6

54

8

2.2

2900

CDLK8-80/8

73

8

3.0

2900

CDLK8-100/10

92

8

4.0

2900

CDLK8-120/12

111

8

4.0

2900

CDLK8-140/14

130

8

5.5

2900

CDLK8-160/16

148

8

5.5

2900

CDLK8-180/18

167

8

7.5

2900

CDLK8-200/20

186

8

7.5

2900

CDLK16-20/2

22

16

2.2

2900

CDLK16-30/3

34

16

3.0

2900

CDLK16-40/4

46

16

4.0

2900

CDLK16-50/5

58

16

5.5

2900

CDLK16-60/6

70

16

5.5

2900

CDLK16-70/7

82

16

7.5

2900

CDLK16-80/8

94

16

7.5

2900

CDLK16-100/10

118

16

11

2900

CDLK16-120/12

141

16

11

2900

CDLK16-140/14

166

16

15

2900

CDLK16-160/16

189

16

15

2900
