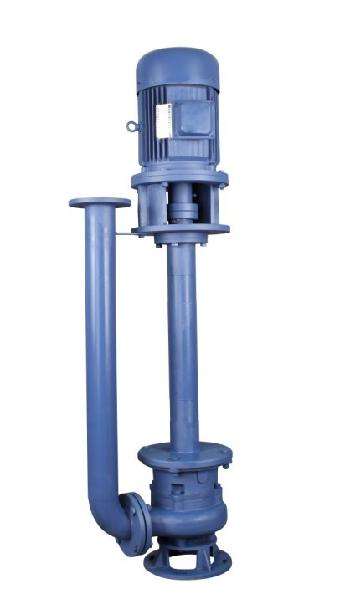

YW型无堵塞液下型排污泵
YW型无堵塞液下型排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
YW型无堵塞液下型排污泵
YW型无堵塞液下型排污泵概述
YW型无堵塞液下型排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。
YW型无堵塞液下型排污泵主要用途
适用于化工、石油、制药、采矿、造纸工业、水泥厂、炼钢厂、电厂、煤加工工业,以及城市污水处理厂排水系统,市政工程、建筑工地等行业输送带颗粒的污水、污物、也可用于抽送清水及带腐蚀性介质。
YW型无堵塞液下型排污泵特点
①采用独特的单叶片或双叶片叶轮结构,大大提高了污物通过能力,能有效的通过泵口径的5倍纤维物质与直径为泵口径约50%的固体颗粒。
②机械密封采用新型硬质耐腐的碳化钨材料,同时将密封改进为双端面密封,使其长期处于油室内运行,可使泵安全连续运行8000小时以上。
③整体结构紧凑、体积小、噪声小、节能效果显著,检修方便,无需建泵房,潜入水中即可工作,大大减少工程造价。
④该泵密封油室内设置有高精度抗干扰漏水检测传感器,及定子绕组内预埋了热敏元件,对水泵电机绝对保护。
⑤可根据用户需要配备全自动安全保护控制柜,对泵的漏水、漏电、过载及超温等进行绝对保护,提高了产品的安全性与可靠性。
⑥浮球开关可以根据所需液变化,自动控制泵的起动与停止,不需专人看管,使用极为方便。
⑦可根据用户需要配备双导轨自动耦合安装系统,它给安装、维修带来极大方便,人可不必为此而进入污水坑。
⑧能够在全扬程范围内使用,而保证电机不会过载。
⑨有两种不同的安装方式,固定式自动耦合安装系统,移动式自由安装系统。
性能参数
序号 | 型 号 | 口 径(mm) | 流 量(m3/h) | 扬 程(m) | 转 速(r/min) | 功 率(kw) | 效 率(%) | 水泵电器控制器 | 自动耦合器配wq |
1 | 25yw8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.1 | qzd-1.1 | / |
2 | 32yw12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 | qzd-1.1 | / |
3 | 40yw15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 | qzd-1.5 | 40 |
4 | 40yw15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 18 | qzd-2.2 | 40 |
5 | 50yw20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 | qzd-0.75 | 40 |
6 | 50yw10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 | qzd-0.75 | 50 |
7 | 50yw20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 | qzd-1.5 | 50 |
8 | 50yw15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 | qzd-2.2 | 50 |
9 | 50yw18-30-3 | 50 | 18 | 30 | 2880 | 3.0 | 58 | qzd-3.0 | 50 |
10 | 50yw25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 | qzd-5.5 | 50 |
11 | 50yw20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 | qzd-7.5 | 50 |
12 | 65yw25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 | qzd-2.2 | 50 |
13 | 65yw37-13-3 | 65 | 37 | 13 | 2880 | 3.0 | 55 | qzd-3.0 | 65 |
14 | 65yw25-30-4 | 65 | 25 | 30 | 2890 | 4.0 | 58 | qzd-4.0 | 65 |
15 | 65yw30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | qzd-7.5 | 65 |
16 | 65yw35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 | qzd-11 | 65 |
17 | 65yw35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 | qzd-15 | 65 |
18 | 80yw40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 | qzd-2.2 | 65 |
19 | 80yw43-13-3 | 80 | 43 | 13 | 2880 | 3.0 | 50 | qzd-3.0 | 80 |
20 | 80yw40-15-4 | 80 | 40 | 15 | 2890 | 4.0 | 57 | qzd-4.0 | 80 |
21 | 80yw65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 | qzd-7.5 | 80 |
22 | 100yw80-10-4 | 100 | 80 | 10 | 1440 | 4.0 | 62 | qzd-4.0 | 80 |
23 | 100yw110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 | qzd-5.5 | 100 |
24 | 100yw100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 | qzd-7.5 | 100 |
25 | 100yw85-20-7.5 | 100 | 85 | 20 | 1400 | 7.5 | 68 | qzd-7.5 | 100 |
26 | 100yw100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 | jj1-11 | 100 |
27 | 100yw100-30-15 | 100 | 100 | 30 | 1470 | 15 | 66 | jj1-26 | 100 |
28 | 100yw100-35-18.5 | 100 | 100 | 35 | 1460 | 18.5 | 65 | jj1-18.5 | 100 |
29 | 125yw130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 | jj1-11 | 100 |
30 | 125yw130-25-15 | 125 | 130 | 20 | 1440 | 15 | 63 | jj1-15 | 125 |
31 | 150yw145-6-7.5 | 150 | 145 | 6 | 1470 | 7.5 | 63 | qzd7.5 | 125 |
32 | 150yw180-15-15 | 150 | 180 | 15 | 1470 | 15 | 65 | jj1-15 | 150 |
33 | 150yw180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 | jj1-18.5 | 150 |
34 | 150yw180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 | jj1-22 | 150 |
35 | 150yw130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 | jj1-22 | 150 |
36 | 150yw180-30-30 | 150 | 180 | 30 | 970 | 30 | 73 | jj1-30 | 150 |
37 | 150yw200-30-37 | 150 | 200 | 30 | 970 | 37 | 70 | jj1-37 | 150 |
38 | 200yw300-7-11 | 200 | 300 | 7 | 1470 | 11 | 73 | jj1-11 | 150 |
39 | 200yw250-11-15 | 200 | 250 | 11 | 1470 | 15 | 74 | jj1-15 | 200 |
40 | 200yw400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 | jj1-22 | 200 |
41 | 200yw400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 | jj1-30 | 200 |
42 | 200yw250-11-15 | 200 | 250 | 15 | 1470 | 18.5 | 72 | jj1-18.5 | 200 |
43 | 200yw300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 | jj1-22 | 200 |
44 | 200yw250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 | jj1-30 | 200 |
45 | 200yw350-25-37 | 200 | 350 | 25 | 1470 | 37 | 75 | jj1-37 | 200 |
46 | 200yw400-30-55 | 200 | 400 | 30 | 1480 | 55 | 70 | jj1-55 | 200 |
47 | 250yw600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 | jj1-30 | 250 |
48 | 250yw600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 | jj1-37 | 250 |
49 | 250yw600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 | jj1-45 | 250 |
50 | 250yw600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 | jj1-55 | 250 |
51 | 250yw600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 | jj1-75 | 250 |
52 | 300yw800-12-45 | 300 | 800 | 12 | 1480 | 45 | 76 | jj1-45 | 300 |
53 | 300yw500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 | jj1-45 | 300 |
54 | 300yw800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 | jj1-55 | 300 |
55 | 300yw600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 | jj1-55 | 300 |
56 | 300yw800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 | jj1-75 | 300 |
57 | 300yw950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 | jj1-90 | 300 |
58 | 300yw1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 | jj1-110 | 300 |
59 | 300yw1100-10-55 | 300 | 1100 | 10 | 980 | 55 | 84.5 | jj1-55 | 300 |
60 | 350yw1500-15-90 | 350 | 1500 | 15 | 980 | 90 | 83.1 | jj1-90 | 350 |
61 | 350yw1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.2 | jj1-90 | 350 |
62 | 350yw1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 78.5 | jj1-132 | 350 |
63 | 350yw1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 82.1 | jj1-160 | 350 |
