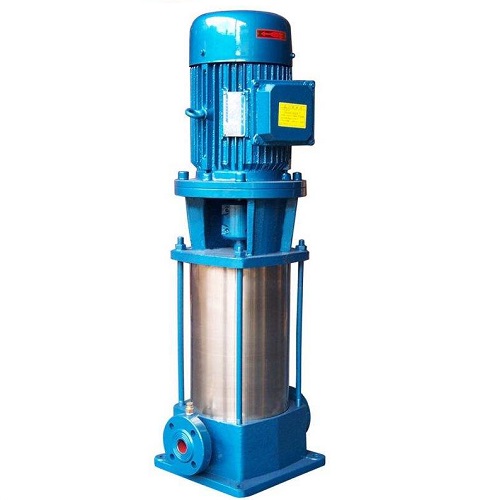

GDL型立式多级管道泵

GDL型立式多级管道泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。GDL型泵在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

GDL型立式多级管道泵

GDL型立式多级管道泵概述

GDL型立式多级管道泵是根据本公司ISG型立式离心泵及DL型立式多级离心泵的优点而设计的。GDL型泵在结构上采用了立式、分段形式,泵的吸入口与排出口设计在下方成一字形,并采用了佳水力模型。泵的轴向力采用水力平衡方法解决,残余轴向力由一个球轴承承受,因而运转平稳、低噪音、占地面积小、装修方便。外筒体用不锈钢制造,外型美观,特别适合于高层建筑多台泵并联使用,以减少单泵机组配带功率,简化电控设备。适用于高低层建筑的住宅、医院、旅馆、百货大楼、办公大楼等的消防、生活供水以及空调机组循环、冷却水输送等。

GDL型立式多级管道泵型号意义

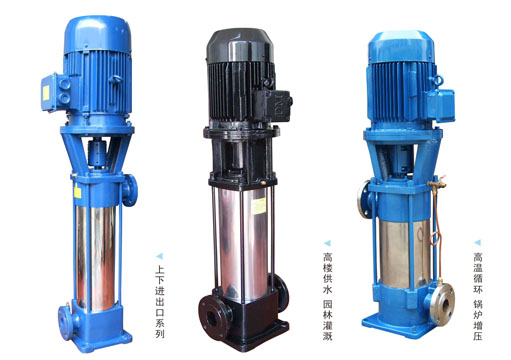

GDL型立式多级管道泵结构类型

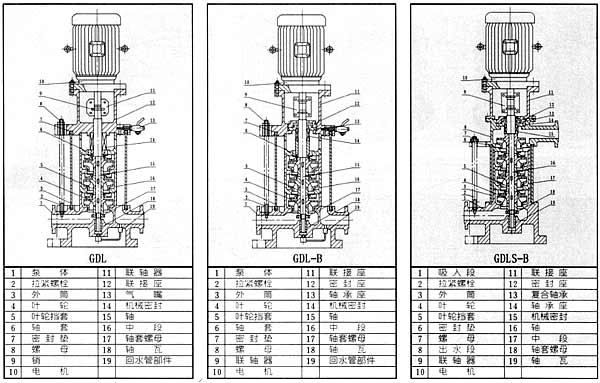

GDL型立式多级管道泵结构图



GDL型立式多级管主要性能参数表

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

功率(kw)

气蚀余量

进出口径

高度
H
(mm)

重量
Kg

高度
H1
(mm)

m3/h

L/S

轴功率

电机功率

25GDL2-12×3

1.4
2
2.4

0.39
0.56
0.67

38
36
33

23
30
32

2900

0.63
0.65
0.67

1.1

1.4
1.7
1.8

25

606

58

125

25GDL2-12×4

1.4
2
2.4

0.39
0.56
0.67

50
48
44

23
30
32

2900

0.83
0.87
0.90

1.1

1.4
1.7
1.8

25

646

62

165

25GDL2-12×5

1.4
2
2.4

0.39
0.56
0.67

63
60
55

23
30
32

2900

1.04
1.09
1.12

1.5

1.4
1.7
1.8

25

711

68

205

25GDL2-12×6

1.4
2
2.4

b.39
0.56
0.67

76
72
66

23
30
32

2900

1.26
1.30
1.35

1.5

1.4
1.7
1.8

25

751

72

245

25GDL2-12×7

1.4
2
2.4

0.39
0.56
0.67

88
84
77

23
30
32

2900

1.46
1.52
1.57

2.2

1.4
1.7
1.8

25

816

78

285

25GDL2-12×8

1.4
2
2.4

0.39
0.56
0.67

101
96
88

23
30
32

2900

1.63
1.74
1.80

2.2

1.4
1.7
1.8

25

856

82

325

25GDL2-12×9

1.4
9
2.4

0.39
0.56
0.67

114
108
99

23
30
32

2900

1.89
1.96
2.02

2.2

1.4
1.7
1.8

25

896

86

365

25GDL2-12×10

1.4
2
2.4

0.39
0.56
0.67

126
120
110

23
30
32

2900

2.01
2.17
2.24

3

1.4
1.7
1.8

25

981

98

405

25GDL2-12×11

1.4
9
2.4

0.39
0.56
0.67

139
132
121

23
30
32

2900

2.31
2.39
2.47

3

1.4
1.7
1.8

25

1021

102

445

25GDL2-12×12

1.4
2
2.4

0.39
0.56
0.67

152
144
132

23
30
32

2900

2.52
2.61
2.70

3

1.4
1.7
1.8

25

1061

106

485

25GDL4-11×3

2.8
4
4.8

0.78
1.11
1.33

36
33
28.5

32
40
41

2900

0.86
0.90
0.91

1.1

1.4
1.7
1.8

25

606

58

125

25GDL4-11×4

2.8
4
4.8

0.78
1.11
1.33

48
44
38

32
40
41

2900

1.14
1.20
1.21

1.5

1.4
1.7
1.8

25

671

65

165

25GDL4-11×5

2.8
4
4.8

0.78
1.11
1.33

60
55
47.5

32
40
41

2900

1.43
1.50
1.51

2.2

1.4
1.7
1.8

25

736

72

205

25GDL4-11×6

2.8
4
4.8

0.78
1.11
1.33

72
66
57

32
40
41

2900

1.72
1.80
1.82

2.2

1.4
1.7
1.8

25

776

76

245

25GD14-11×7

2.8
4
4.8

0.78
1.11
1.33

84
77
66.5

32
40
41

2900

2.00
2.10
2.1_2

3

1.4
1.7
1.8

25

861

86

285

25GDL4-11×8

2.8
4
4.8

0.78
1.11
1.33

96
88
76

32
40
41

2900

2.29
2.40
2.42

3

1.4
1.7
1.8

25

901

90

325

25GDL4-11×9

2.8
4
4.8

0.78
1.11
1.33

108
99
85.5

32
40
41

2900

2.57
2.70
2.73

3

1.4
1.7
1.8

25

941

94

365

25GDL4-11×10

2.8
4
4.8

0.78
1.11
1.33

120
110
95

32
40
41

2900

2.86
3.00
3.03

4

1.4
1.7
1.8

95

1011

110

405

25GDL4-11×11

2.8
4
4.8

0.78
1.11
1.33

132
121
104.5

32
40
41

2900

3.14
3.30
3.33

4

1.4
1.7
1,8

25

1051

114

445

25GDL4-11×12

2.8
4
4.8

0.78
1.11
1.33

144
132
114

32
40
41

2900

3.43
3.60
3.64

4

1.4
1.7
1.8

25

1091

118

485

25GDL4-11×13

2.8
4
4.8

0.78
1.11
1.33

156
143
123.5

32
40
41

2900

3.72
3.90
3.94

4

1.4
1.7
1.8

25

1131

122

525

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

功率(kw)

气蚀余量

进出口径

高度
H
(mm)

重量
Kg

高度
H1
(mm)

m3/h

L/S

轴功率

电机功率

40GDL6-12×3

4.2
6
7.2

1.17
2.67
2.0

41
36
30.5

43
52
52

2900

1.09
1.13
1.15

1.5

1.4
1.7
1.8

40

657

72

125

40GDL6-12×4

4.2
6
7.2

1.17
2.67
2.0

54
58
40.6

43
52
52

2900

1.45
1.5
1.53

2.2

1.4
1.7
1.8

40

722

78

165

40GL6-12×5

4.2
6
7.2

1.17
2.67
2.0

68
60
51

43
52
52

2900

1.81
1.88
1.92

2.2

1.1
1.7
1.8

40

762

82

205

40GDL6-12×6

4.2
6
7.2

1.17
2.67
2.0

82
72
61

43
52
52

2900

2.18
2.26
2.30

3

1.4
1.7
1.8

40

847

92

245

40GDL6-12×7

4.2
6
7.2

1.17
2.67
2.0

95
84
71

43
52
52

2900

2.54
2.64
2.69

3

1.4
1.7
1.8

40

887

96

285

40GDL6-12×8

4.2
6
7.2

1.17
2.67
2.0

109
96
81

43
52
52

2900

2.91
3.01
3.07

4

1.4
1.7
1.8

40

967

112

325

40GDL6-12×9

4.2
b
7.2

1.17
2.67
2.0

123
]08
91

43
52
52

2900

2.27
3.39
3.45

4

1.4
1.7
1.8

40

1007

116

365

40GDL6-12×10

4.2
6
7.2

1.17
2.67
2.0

136
120
102

43
52
52

2900

3.63
3.77
3.84

4

1.4
1.7
1.8

40

1047

120

405

40GDL6-12×11

4.2
6
7.2

1.17
2.67
2.0

150
132
112

43
52
52

2900

4.0
4.15
4.22

5.5

1.4
1.7
1.8

40

1132

140

445

40GDL6-12×12

4.2
6
7.2

1.17
2.67
2.0

164
144
122

43
52
52

2900

4.36
4.52
4.60

5.5

1.4
1.7
1.8

40

1172

146

485

50GDL12-15×2

8.4
12
14.4

2.33
3.33
/1.0

36
30
24

48
56
53

2900

1.72
1.75
1.85

2.2

1.4
1.8
1.8

50

766

113

158

50GDL12-15×3

8.4
12
14.4

2.33
3.33
4.0

54
45
36

48
56
53

2900

2.57
2.63
2.78

3

1.4
1.8
1.8

50

866

129

233

50GDL12-15×4

8.4
12
14.4

2.33
3.33
4.0

72
60
48

48
56
53

2900

3.43
3.5
3.70

4

1.4
1.8
1.8

50

1001

149

308

50GDL12-15×5

8.4
12
14.4

2.33
3.33
4.0

90
75
60

48
56
53

2900

4.2
4.27
4.63

5.5

1.4
1.8
1.8

50

1126

181

383

50GDL12-15×6

8.4
12
14.4

2.33
3.33
4.0

_L08
90
72

48
56
53

2900

5.15
5.25
5.55

5.5

1.4
1.8
1.8

50

1201

190

458

50GDL12-15×7

8.4
12
14.4

2.33
3.33
4.0

126
105
84

48
56
53

2900

6.0
6.12
6.48

7.5

1.4
1.8
1.8

50

1276

204

533

50GL12-15×8

8.4
12
14.4

2.33
3.33
4.0

144
120
96

48
56
53

2900

6.86
7.0
7.40

7.5

1.4
1.8
1.8

50

1351

919

608

50GDL12-15×9

8.4
12
14.4

2.33
3.33
4.0

162
135
108

48
56
53

2900

7.72
7.87
8.33

11

1.4
1.8
1.8

50

1556

265

683

50GDL12-15×10

8.4
12
14.4

2.33
3.33
4.0

180
150
120

48
56
53

2900

8.58
8.75
9.25

11

1.4
1.8
1.8

50

1631

273

758

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

功率(kw)

气蚀余量

进出口径

高度
H
(mm)

重量
Kg

高度
H1
(mm)

m3/h

L/S

轴功率

电机功率

50GDL18-15×2

12.6
18
21.6

3.5
5
6

36
30
25

53
62
62

2900

2.33
2.37
2.37

3

1.4
1.8
1.8

50

791

199

158

50GDL18-15×3

12.6
18
21.6

3.5
5
6

54
45
,
37.5

53
62
62

2900

3.5
3.56
3.56

4

1.4
1.8
1.8

50

926

142

233

50GDL18-15×4

12.6
18
21.6

3.5
5
6

72
60
50

53
62
62

2900

4.66
4.75
4.75

b.b

1.4
1.8
1.8

50

1051

175

308

50GDL18-15×5

12.6
18
21.6

3.5
5
6

90
75
62.5

53
62
62

2900

5.83
5.93
5.93

7.5

1.4
1.8
1.8

50

1126

189

383

50GDL18-15×6

12.6
18
21.6

3.5
5
6

108
90
75

53
62
62

2900

7.0
7.12
7.12

7.5

1.4
1.8
1.8

50

1201

198

458

50GDL18-15×7

12.6
18 21.6

3.5
5 6

126
105 82.5

53
62 62

2900

8.16
8.30 8.31

11

1.4
1.8 1.8

50

1406

252

533

50GDL18-15×8

12.6
18
21.6

3.5
5
6

144
120
100

53
62
62

2900

9.32
9.49
9.49

11

1.4
1.8
1.8

50

1481

261

608

50GDL18-15×9

12.6
18
21.6

3.5
5
6

162
135
112.5

53
62
62

2900

10.49
10.68
10.68

15

1.4
1.8
1.8

50

1556

280

683

50GDL18-15×10

12.6
18
21.6

3.5
5
6

180
150
125

53
62
62

2900

11.66
11.87
11.87

15

1.4
1.8
1.8

50

1631

289

758

65GDL24-12×2

16.8
24
28.8

4.67
6.67
8

27
24
22

56
65
67

2900

2.21
2.41
2.57

3

2.9
3
3.1

65

821

131

160

65GDL24-12×3

16.8
24
28.8

4.67
6.67
8

40.5
36
33

56
65
67

2900

3.31
3.62
3.87

4

2.9
3
3.1

65

936

153

235

65GDL24-12×4

16.8
24
28.8

4.67
6.67
8

54
48
44

56
65
67

2900

4.41
4.83
5.15

5.5

2.9
3
3.1

65

1061

182

310

65GDL24-12×5

16.8
24
28.8

4.67
6.67
8

67.5
60
55

56
65
67

2900

5.52
6.03
6.44

7.5

2.9
3
3.1

65

1136

198

385

65GDL24-12×6

16.8
24
28.8

4.67
6.67
8

81
72
66

56
65
67

2900

6.62
7.24
7.73

7.5

2.9
3
3.1

65

1211

214

460

65GDL24-12×7

16.8
24
28.8

4.67
6.67
8

94.5
84
77

56
65
67

2900

7.72
8.45
9.01

11

2.9
3
3.1

65

1416

263

535

65GDL24-12×8

16.8
24
28.8

4.67
6.67
8

108
96
88

56
65
67

2900

8.83
9.65
10.3

11

2.9
3
3.1

65

1491

273

610

65GDL24-12×9

16.8
24
28.8

4.67
6.67
8

121.5
108
99

56
65
67

2900

9.93
10.85
11.59

15

2.9
3
3.1

65

1556

293

685

65GDL24-12×10

16.8
24
28.8

4.67
6.67
8

135
120
110

56
65
67

2900

11.0
12.06
12.88

15

2.9
3
3.1

65

1641

303

760

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

功率(kw)

气蚀余量

进出口径

高度
H
(mm)

重量
Kg

高度
H1
(mm)

m3/h

L/S

轴功率

电机功率

80GDL36-12×2

25.2
36
43.2

7
10
12

27
24
21

59
68
67

2900

3.14
3.46
3.68

4

3.5
4
4.2

80

917

193

182

80GDL36一12×3

25.2
36
43.2

7
10
12

40.5
36
31.5

59
68
67

2900

4.71
5.19
5.53

5.5

3.5
4
4.2

80

1052

227

267

80GDL36-12×4

25.2
36
43.2

7
10
12

54
48
42

59
68
67

2900

6.29
6.92
7.37

7.5

3.5
4
4.2

80

1137

244

352

80GDL36一12×5

25.2
36
43.2

7
10
12

67.5
60
52.5

59
68
67

2900

7.86
8.67
9.22

11

3.5
4
4.2

80

1352

292

437

80GDL36-12×6

25.2
36
43.2

7
10
12

81
72
63

59
68
67

2900

9.43
10.39
11.06

11

3.5
4
4.2

80

1437

302

522

80GDL36-12×7

25.2
36
43.2

7
10
12

94.5
84
73.5

59
68
67

2900

11.0
12.12
12.9

15

3.5
4
4.2

80

1522

322

607

80GDL36-12×8

25.2
36
43.2

7
10
12

108
96
84

59
68
67

2900

12.58
13.85
14.75

15

3.5
4
4.2

80

1607

332

692

80GDL36-12×9

25.2
36
43.2

7
10
12

121.5
108
94.5

59
68
67

2900

14.14
15.59
16.5

18.5

3.5
4
4.2

80

1737

365

777

80GDL36-12×10

25.2
36
43.2

7
10
12

135
120
115

59
68
67

2900

15.71
17.31
18.4

18.5

3.5
4
4.2

80

1822

375

862

80GDL54-14×2

37.8
54
64.8

10.5
15
18

32
28
25

62
70
73.5

2900

5.32
5.88
6.01

7.5

3.7
4
4.2

80

967

218

182

80GDL54-14×3

37.8
54
64.8

10.5
15
18

48
42
37.5

62
70
73.5

2900

7.97
8.82
9.01

11

3.7
4
4.2

80

1182

267

267

80GDL54一14×4

37.8
54
64.8

10.5
15
18

64
56
50

62
70
73.5

2900

10.13
11.76
12.01

15

3.7
4
4.2

80

1267

287

352

80GDL54-14×5

37.8
54
64.8

10.5
15
18

80
70
62.5

62
70
73.5

2900

13.3
14.7
15.0

18.5

3.7
4
4.2

80

1397

320

437

80GDL54-14×6

37.8
54
64.8

10.5
15
18

96
84
75

62
70
73.5

2900

15.9
17.64
18.0

18.5

3.7
4
4.2

80

1482

330

522

80GDL54-14×7

37.8
54
64.8

10.5
15
18

112
98
87.5

62
70
73.5

2900

18.6
20.58
21.0

22

3.7
4
4.2

80

1592

373

607

80GDL54-14×8

37.8
54
64.8

10.5
15
18

128
112
100

62
70
73.5

2900

21.3
23.54
24.0

30

3.7
4
4.2

80

1607

400

692

80GDL54-14×9

37.8
54
64.8

10.5
15
18

144
126
112.5

62
70
73.5

2900

23.9
26.49
27.0

30

3.7
4
4.2

80

1757

421

777

80GDL54-14×10

37.8
54
64.8

10.5
15
18

160
140
125

62
70
73.5

2900

26.6
29.43
30.0

37

3.7
4
4.2

80

1882

432

862

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

功率(kw)

气蚀余量

进出口径

高度
H
(mm)

重量
Kg

高度
H1
(mm)

m3/h

L/S

轴功率

电机功率

100GDL72-14×2

50.4
72
86.4

14
20
24

32
28
24

64
73
73

2900

6.87
7.53
7.74

11

4.2
4.5
4.7

100

1200

276

187

100GDL72-14×3

50.4
72
86.4

14
20
24

48
42
36

64
73
73

2900

10.3
11.29
11.61

15

4.2
4.5
4.7

100

1335

298

272

100GDL72-14×4

50.4
72
86.4

14
20
24

64
56
48

64
73
73

2900

13.7
15.05
15.48

18.5

4.2
4.5
4.7

100

1460

336

357

100GDL72-14×5

50.4
72
86.4

14
20
24

80
70
60

64
73
73

2900

17.17
18.81
19.35

22

4.2
4.5
4.7

100

1650

381

442

100GD172-14×6

50.4
72
86.4

14
20
24

96
84
72

64
73
73

2900

20.6
22.57
23.22

30

4.2
4.5
4.7

100

1740

453

527

100GDL72-14×7

50.4
72
86.4

14
20
24

112
98
84

64
73
73

2900

24.03
26.34
27.09

30

4.2
4.5
4.7

100

1825

466

612

100GDL72-14×8

50.4
72
86.4

14
20
24

128
112
96

64
73
73

2900

27.4
30.1
30.96

37

4.2
4.5
4.7

100

1900

493

697

100GDL72-14×9

50.4
72
86.4

14
20
24

144
126
108

64
73
73

2900

30.9
33.9
34.83

37

4.2
4.5
4.7

&, nbsp;
100
,

1980

582

782

100GDL72-14×10

50.4
72
86.4

14
20
24

160
140
120

64
73
73

2900

34.3
37.6
38.7

45

4.2
4.5
4.7

100

2070

595

867

125GDL100-20×2

70
100
120

19.4
27.7
33.3

46
40
34

65
74
73

2900

13.5
14.7
15.2

18.5

4.2
4.5
4.7

125

1185

9q9

204

125GDL100-20×3

70
100
120

19.4
27.7
33.3

69
60
51

65
74
73

2900

20.2
22.1
22.8

30

4.2
4.5
4.7

125

1315

430

289

125GDL100-20×4

70
100
120

19.4
27.7
33.3

92
80
68

65
74
73

2900

27.0
29.5
30.4

37

4.2
4.5
4.7

125

1410

463

394

125GDL100-20×5

70
100
120

19.4
27.7
33.3

115
100
85

65
74
73

2900

33.7
36.8
38.1

45

4.2
4.5
4.7

125

1585

555

489

125GDL100-20×6

70
100
120

19.4
27.7
33.3

138
120
102

65
74
73

2900

40.5
44.2
45.7

55

4.2
4.5
4.7

125

1865

640

584

125GDL100-20×7

70
100
120

19.4
27.7
33.3

161
140
119

65
74
73

2900

47.2
51.5
53.3

75

4.2
4.5
4.7

125

1960

840

679

125GDL100-20×8

70
100
120

19.4
27.7
33.3

181
160
136

65
74
73

2900

54.0
58.9
60.9

75

4.2
4.5
4.7

125

2055

855

774

125GDL100-20×9

70
100
120

19.4
27.7
33.3

207
180
153

65
74
73

2900

60.7
66.3
68.5

75

4.2
4.5
4.7

125

2225

870

869

125GDL100-20×10

70
100
120

19.4
27.7
33.3

230
200
170

65
74
73

2900

67.5
73.6
76.1

90

4.2
4.5
4.7

125

2370

955

964

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

功率(kw)

气蚀余量

进出口径

高度
H
(mm)

重量
Kg

高度
H1
(mm)

m3/h

L/S

轴功率

电机功率

150GDL160-20×2

112
160
192

31.1
44.4
53.3

46
40
34

69
78
77

2900

20.3
22.3
23. 1

30

4.4
4.5
4.7

150

1325

422

205

150GDL160-20×3

112
160
192

31.1
44.4
53.3

69
60
51

69
78
77

2900

30.5
33.5
34.6

37

4.4
4.5
4.7

150

1420

452

300

150GDL160-20×4

112
160
192

31.1
44.4
53.3

92
80
68

69
78
77

2900

40.6
4,4.7
46.2

55

4.4
4.5
4.7

150

1705

613

395

150GDL160-20×5

112
160
192

31.1
44.4
53.3

115
100
82

69
78
77

2900

50.9
55.9
57.8

75

4.4
4.5
4.7

150

1875

820

490

150GDL160-20×6

112
160
192

31.1
44.4
53.3

138
120
102

69
78
77

2900

61.0
67.1
69.3

75

4.4
4.5
4.7

150

1970

836

585

150GDL160-20×7

112
160
192

31.1
44.4
53.3

161
140
119

69
78
77

2900

71.2
78.3
80.9

90

4.4
4.5
4.7

150

2115

922

680

150GDL160~20×8

112
160
192

31.1
44.4
53.3

184
160
136

69
78
77

2900

81.4
89.4
92.4

110

4.4
4.5
4.7

150

2400

1198

775

150GDL160-20×9

112
160
192

31.1
44.4
53.3

207
180
153

69
78
77

2900

91.6
100.6
104.0

110

4.4
4.5
4.7

150

2495

1214

870

150GDL160-20×10

112
160
192

31.1
44.4
53.3

230
200
170

69
78
77

2900

101.7
111.8
115.5

132

4.4
4.5
4.7

150

2670

1340

965






产品导购
Powered by ZZZcms
